Selezione di interruttori a bilanciere per pannelli elettrici, quadri di comando, alimentatori, veicoli, elettronica e applicazioni tecniche. Sono disponibili modelli ON-OFF, ON-ON, luminosi, rotondi, ovali, miniaturizzati e con differenti configurazioni di pin, adatti sia a circuiti in bassa tensione sia ad applicazioni in corrente alternata.
Gli interruttori a bilanciere sono comandi pratici e compatti, molto usati su pannelli, quadri elettrici, alimentatori, dispositivi elettronici, veicoli e piccole automazioni. Prima dell’acquisto è importante verificare tensione, corrente, funzione elettrica, numero di pin, presenza del LED e dimensioni del foro di montaggio.
Controlla sempre i valori nominali indicati nella scheda prodotto. Un interruttore adatto a 12V DC non ha necessariamente le stesse prestazioni se usato a 230V AC, soprattutto con carichi induttivi, motori, trasformatori o lampade con elevata corrente di spunto.
I modelli ON-OFF accendono o spengono un circuito. I modelli ON-ON commutano tra due uscite. I modelli ON-OFF-ON hanno invece una posizione centrale di spento e due posizioni laterali di comando, utili per selezioni, inversioni, velocità o modalità differenti.
In molte applicazioni un interruttore ON-ON può essere usato anche come ON-OFF, collegando il comune e una sola delle due uscite. L’altra uscita rimane non collegata. È comunque importante rispettare corrente, tensione e schema dei contatti del modello scelto.
Il numero di terminali dipende dalla funzione elettrica, dal numero di poli e dalla presenza della spia luminosa. Un interruttore con LED può avere terminali aggiuntivi dedicati all’alimentazione della luce interna.
I modelli con LED integrato sono utili quando serve visualizzare lo stato del circuito o rendere il comando più riconoscibile. Prima del collegamento verifica se il LED è indipendente, collegato al carico o previsto per una tensione specifica.
Un interruttore unipolare interrompe un solo conduttore. Un modello bipolare può interrompere due linee contemporaneamente, ad esempio fase e neutro, oppure due circuiti separati, se lo schema elettrico del prodotto lo consente.
Verifica se il modello è rettangolare, rotondo, ovale o miniaturizzato. Le dimensioni del foro e lo spessore del pannello devono essere compatibili con il sistema di fissaggio a incastro o con la ghiera, quando presente.
Lampade, resistenze, motori, alimentatori switching e relè non si comportano tutti allo stesso modo. A parità di corrente nominale, alcuni carichi possono generare picchi iniziali più elevati o disturbi elettrici in apertura e chiusura.

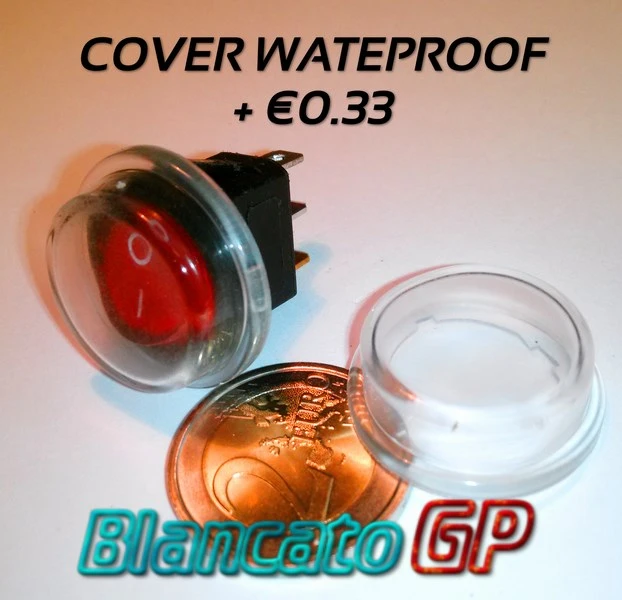

Per applicazioni esposte a polvere, umidità o spruzzi, valuta modelli con maggiore protezione meccanica. Per uso interno può invece bastare un modello standard da pannello.
Un interruttore ON-OFF serve per accendere o spegnere un circuito. Un interruttore ON-ON commuta il contatto tra due uscite. Un interruttore ON-OFF-ON ha una posizione centrale di spento e due posizioni laterali attive, utile quando bisogna selezionare due funzioni mantenendo anche una posizione neutra.
Sì, in molte applicazioni è possibile usare un modello ON-ON come ON-OFF collegando il terminale comune e una sola uscita. L’altra uscita resta libera. In questo modo una posizione chiude il circuito e l’altra lo lascia aperto.
Serve quando occorrono due comandi alternativi con una posizione centrale di spento. Può essere usato, ad esempio, per selezionare due linee, due modalità di funzionamento, due polarità, due velocità o due dispositivi, in base allo schema elettrico dell’applicazione.
Sì, ma solo se il modello è previsto per quella tensione. La tensione del LED integrato deve essere compatibile con il circuito. Prima dell’acquisto è sempre necessario verificare la tensione indicata nella scheda prodotto.
Sì, quando il modello è dichiarato idoneo per l’uso in corrente alternata e per la corrente richiesta dal carico. In caso di dubbi, carichi elevati, alimentatori, motori o carichi induttivi, è preferibile comandare un relè o un contattore.
Nei modelli con spia luminosa integrata possono essere presenti terminali aggiuntivi per alimentare il LED. Alcuni schemi accendono la spia quando il carico è alimentato, altri permettono di alimentare il LED separatamente. Per questo due interruttori simili possono avere cablaggi diversi.
Un modello unipolare interrompe un solo conduttore. Un modello bipolare può interrompere due conduttori contemporaneamente o comandare due circuiti separati, in base alla struttura interna dei contatti.
Bisogna controllare le dimensioni del corpo, del foro di montaggio e del pannello su cui sarà installato. Nei pannelli già forati è importante confrontare con attenzione le misure prima di sostituire il componente.
Molti modelli sono adatti ad applicazioni in bassa tensione, come 12V o 24V, ma bisogna verificare corrente massima, tipo di carico, presenza del LED e grado di protezione richiesto dall’ambiente di installazione.
