Selettori da pannello

È un comando manuale che permette di scegliere una posizione, una modalità o una funzione. Si installa su quadri elettrici, pannelli di comando, macchine, strumenti e dispositivi tecnici.

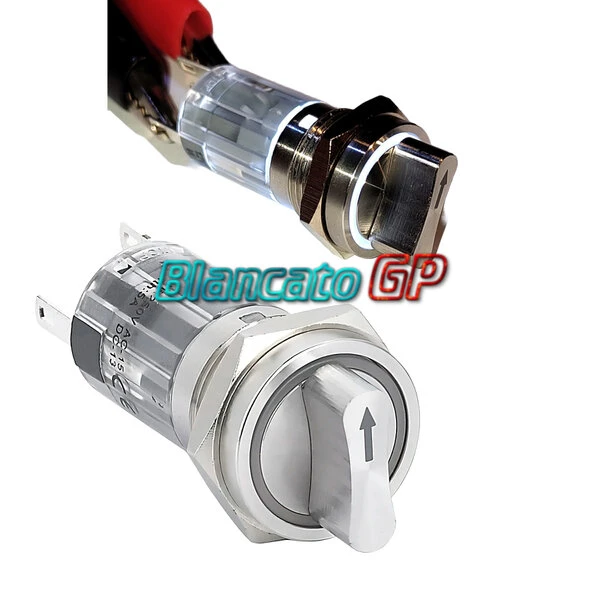

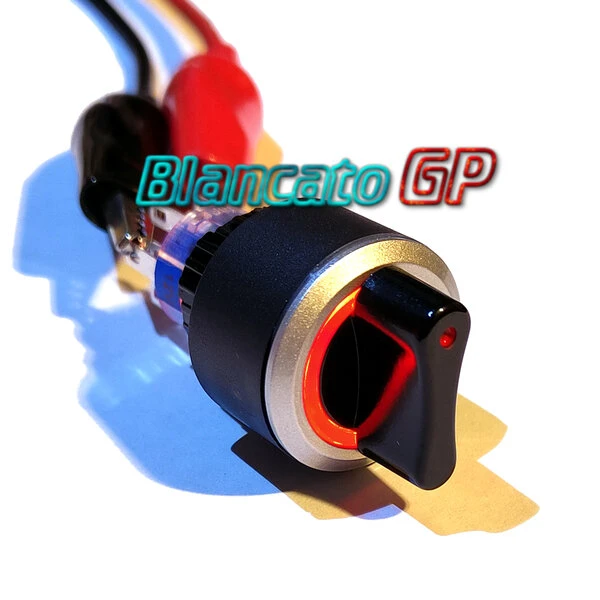

Il selettore rotativo si aziona ruotando una manopola. Il selettore a chiave richiede invece una chiave, utile quando si vuole limitare l’accesso al comando o all’abilitazione.

ON/ON indica due posizioni operative. In base al cablaggio, il selettore può commutare tra due linee, due funzioni o due stati del circuito.

ON-OFF-ON indica tre posizioni: una posizione attiva, una posizione centrale di riposo e una seconda posizione attiva. È utile per selezioni con zero centrale.

Le parentesi indicano posizioni con ritorno a molla. Il selettore torna alla posizione centrale quando viene rilasciato, utile per comandi temporanei o inversioni manuali.

SPDT indica un deviatore singolo con un comune e due uscite. DPDT indica due deviatori separati comandati insieme, utile quando bisogna commutare due circuiti contemporaneamente.

Servono per avere più possibilità di cablaggio, con contatti normalmente aperti e normalmente chiusi. Sono utili in quadri, automazione, consenso, segnalazione e logiche di comando.

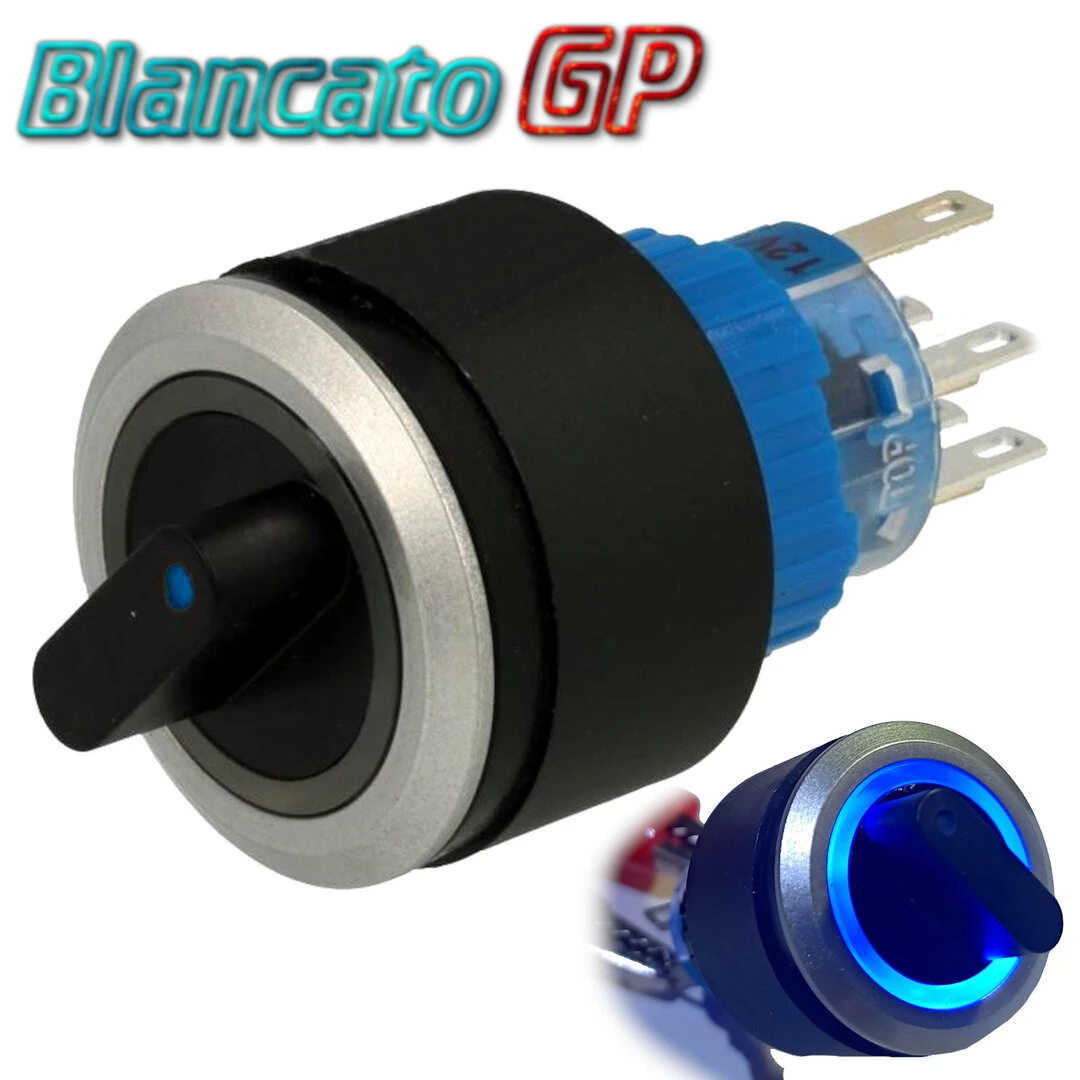

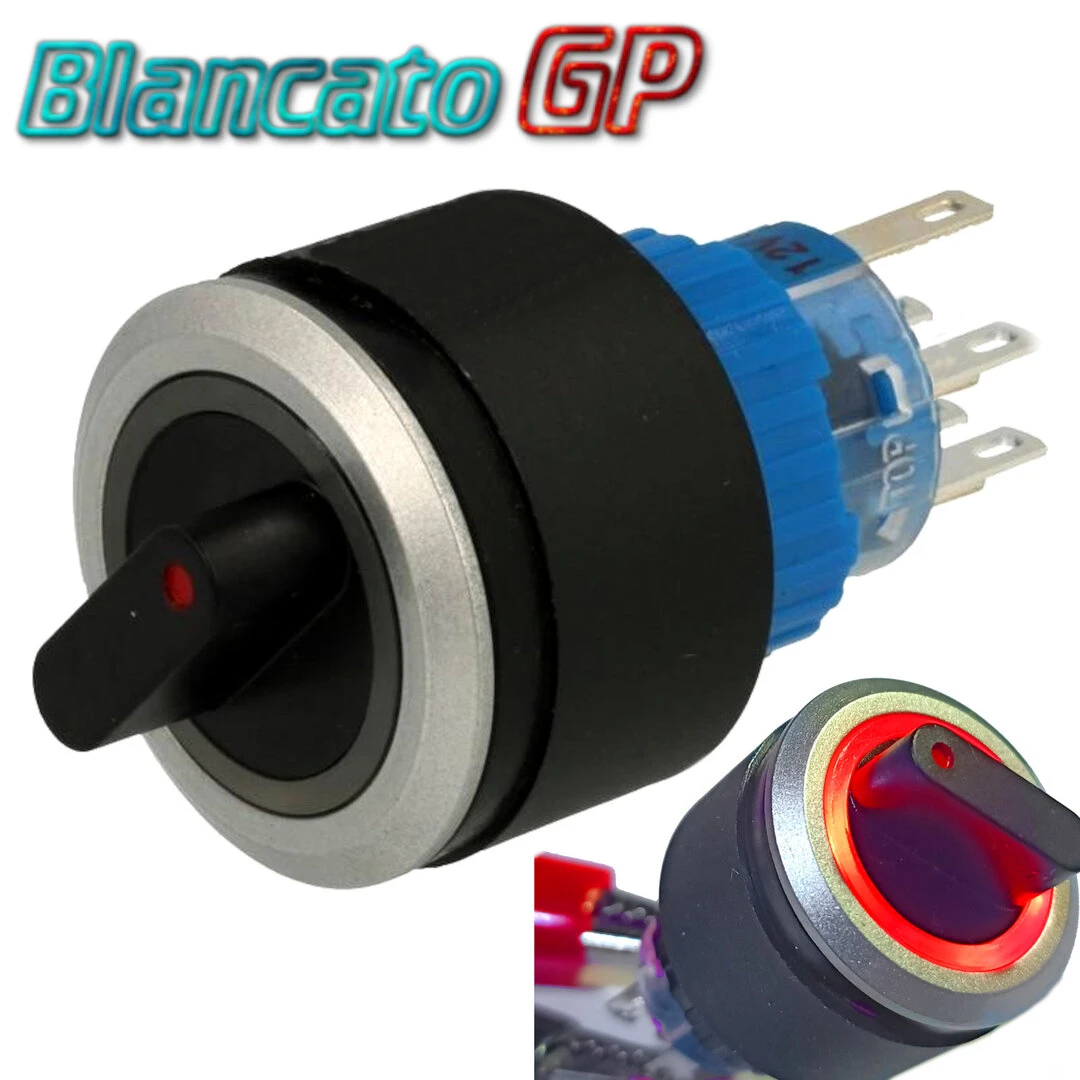

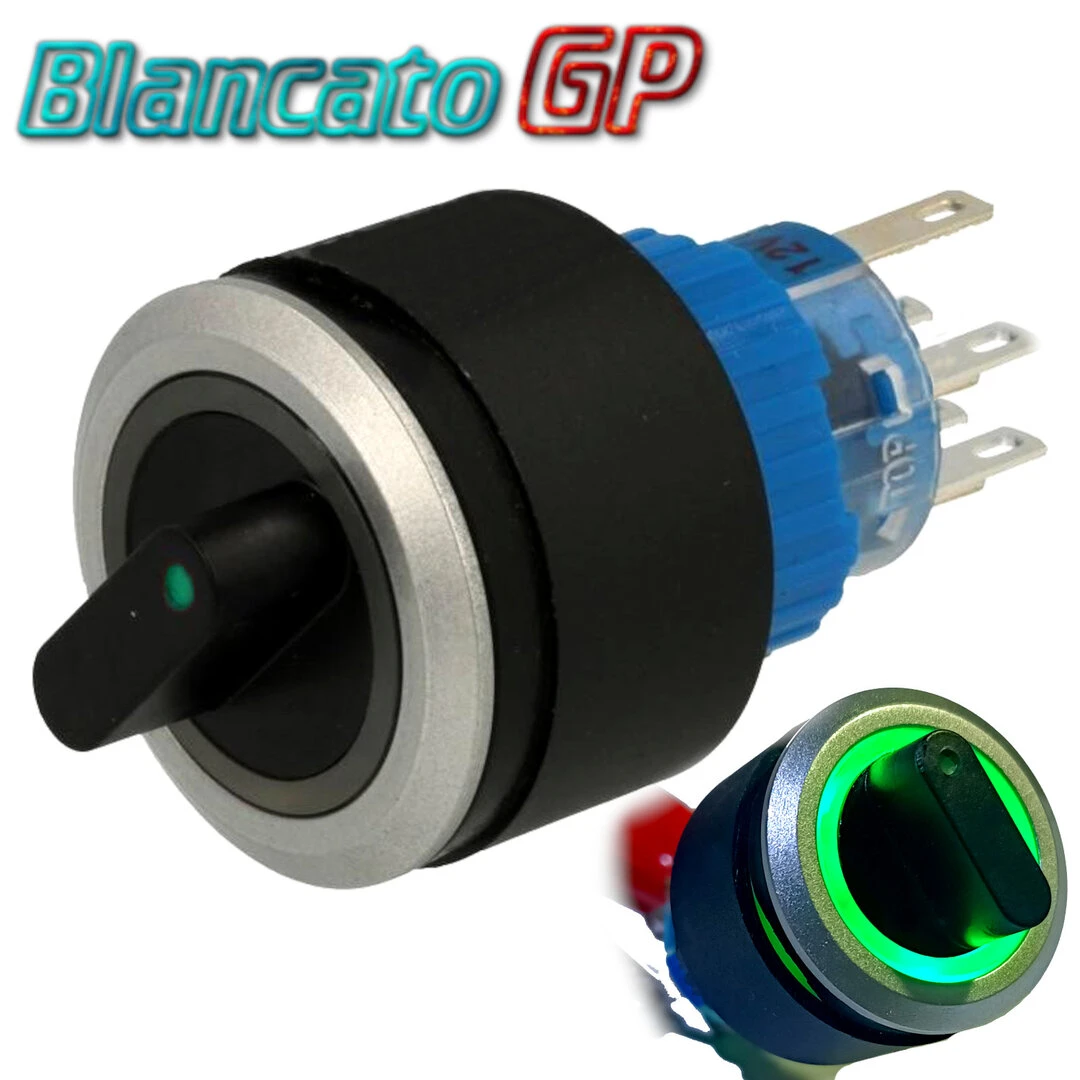

Molti modelli di questa categoria hanno LED 12V, ma bisogna verificare sempre la scheda del singolo prodotto prima del collegamento, controllando tensione, polarità e schema dei pin.

Solo se tensione, corrente e tipo di carico sono compatibili con i dati del prodotto. Per carichi elevati o induttivi è preferibile comandare un relè, un contattore o un ingresso elettronico.

Conviene scegliere un selettore a chiave quando il comando deve essere protetto da azionamenti non autorizzati, ad esempio per abilitazioni, blocchi, consenso manuale o funzioni riservate.
