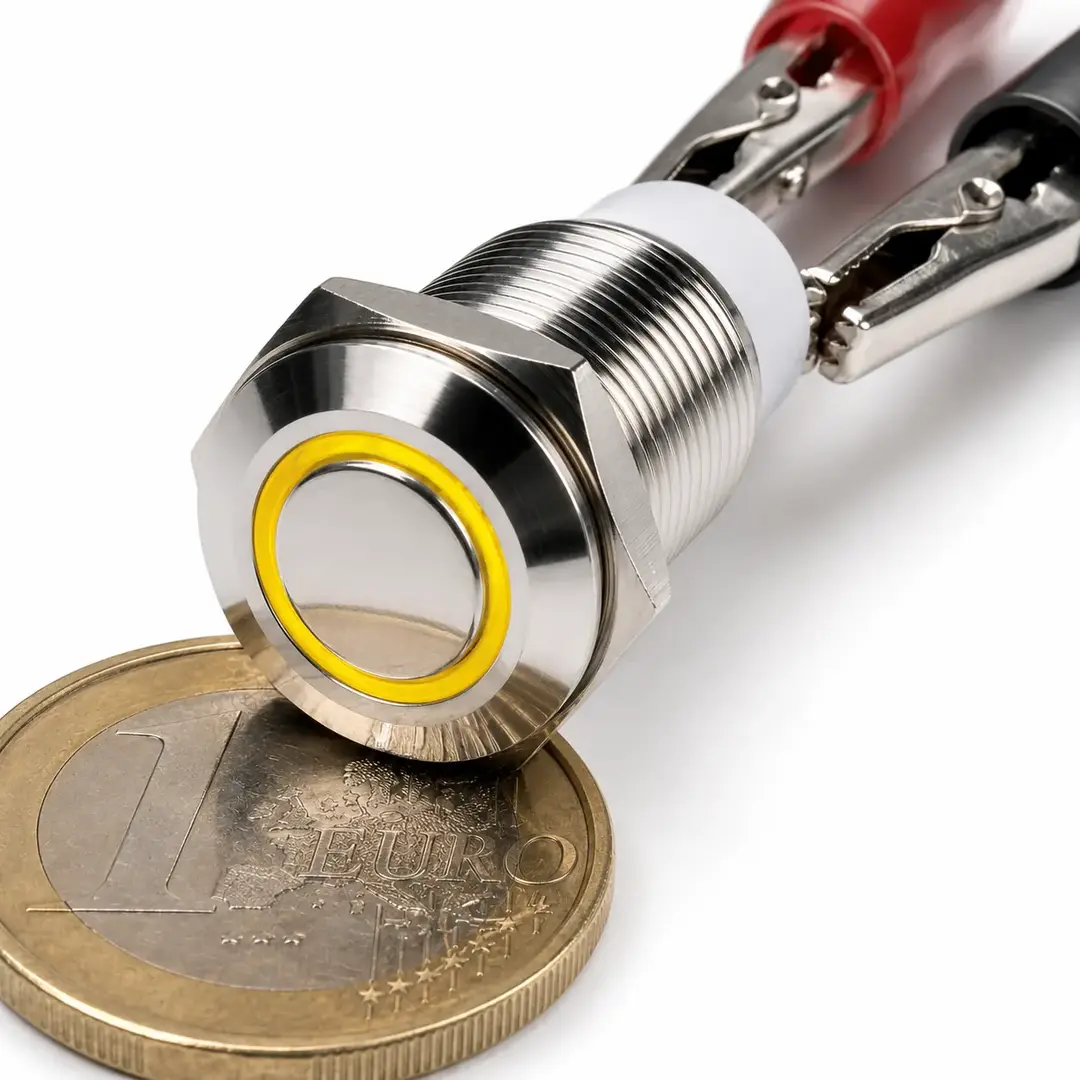

Push button switch 16 mm

Indica un pulsante o interruttore da pannello progettato per essere installato in un foro nominale da 16 mm. È una misura molto usata perché offre un buon equilibrio tra compattezza, robustezza, visibilità del comando e possibilità di integrare LED.

Il pulsante monostabile resta attivo solo durante la pressione e torna poi alla posizione di riposo. L’interruttore bistabile mantiene invece lo stato selezionato, ad esempio ON oppure OFF, fino al successivo azionamento.

Il tasto piatto sporge meno dal pannello e offre un aspetto più pulito. Il tasto rialzato è più facile da premere e individuare, soprattutto quando il comando viene usato spesso o deve essere riconosciuto rapidamente.

SPDT significa Single Pole Double Throw. In pratica il dispositivo ha un terminale comune e due uscite alternative, utilizzabili come deviatore oppure come contatti normalmente aperto e normalmente chiuso, in base al modello.

Significa che il dispositivo dispone di un contatto normalmente aperto e di un contatto normalmente chiuso. Questa configurazione permette di ottenere sia una chiusura sia un’apertura del circuito al cambio di stato.

Dipende dal modello. Alcuni LED hanno terminali dedicati, altri possono essere collegati al circuito comandato. Prima del cablaggio bisogna sempre verificare tensione del LED, polarità e schema dei pin.

Solo se il modello è dichiarato idoneo per quella tensione e per la corrente richiesta. Per carichi elevati, motori, alimentatori o carichi induttivi è preferibile usare il pulsante per comandare un relè o un contattore.

Conviene scegliere un modello con grado di protezione dichiarato quando il comando è installato in zone esposte a polvere, umidità o spruzzi. Il grado effettivo va comunque verificato nella scheda del singolo prodotto e in base al tipo di montaggio.

La presa cablata semplifica il collegamento dei modelli a più pin, rende più ordinato il cablaggio e facilita eventuali sostituzioni o manutenzioni, soprattutto nei quadri compatti.

Conviene scegliere diametri superiori, come 19, 22 o 25 mm, quando servono una superficie di pressione più ampia, maggiore robustezza meccanica, LED più visibile, cablaggio più comodo o una presenza estetica più importante sul pannello.
