Resistenze di shunt per misura di corrente continua
Resistenze di shunt per estendere la portata degli amperometri digitali e misurare correnti elevate in impianti DC, batterie, alimentatori, UPS, inverter, quadri elettrici e sistemi di monitoraggio. Disponibili in diversi fondoscala e valori di uscita in millivolt.

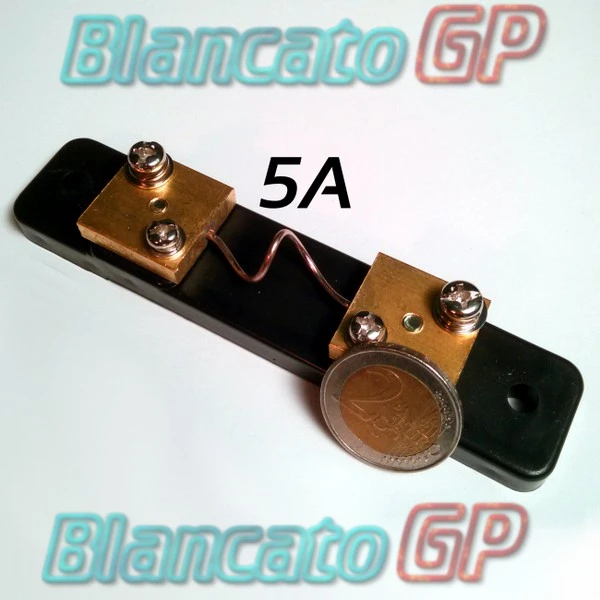

5A 75mv Classe 0.5

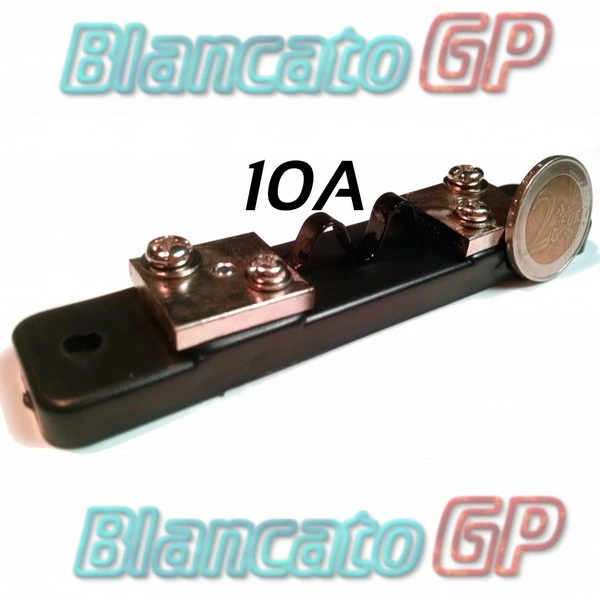

10A 75mv Classe 0.5

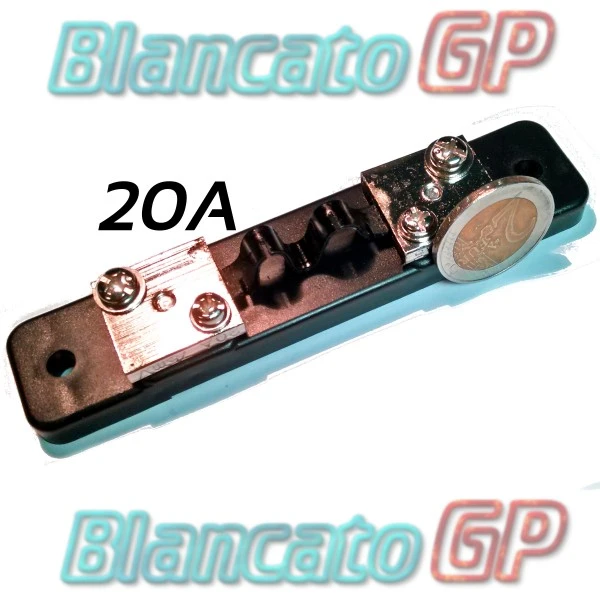

20A 75mv Classe 0.5

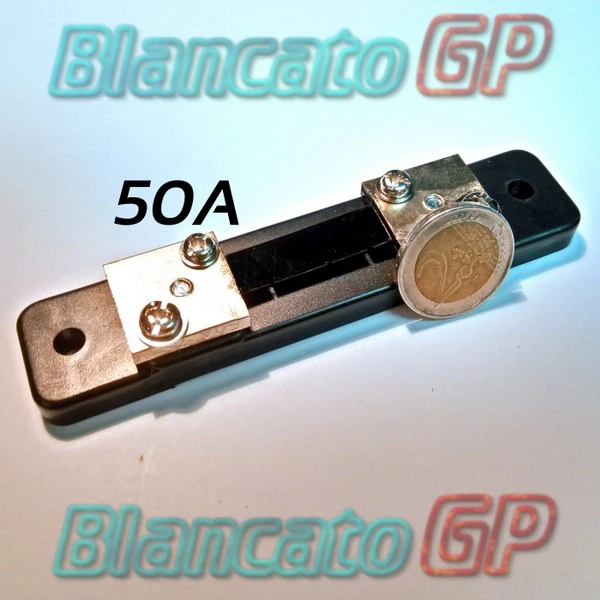

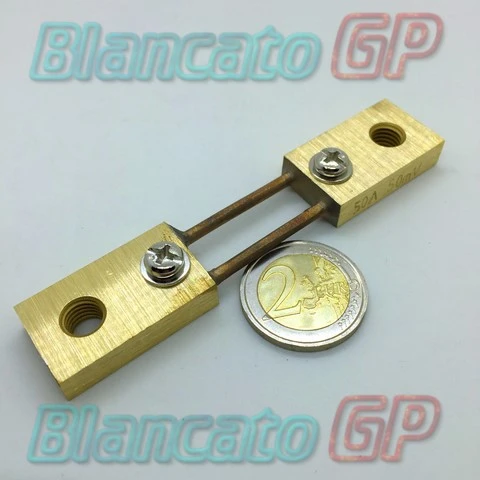

50A 75mv Classe 0.5

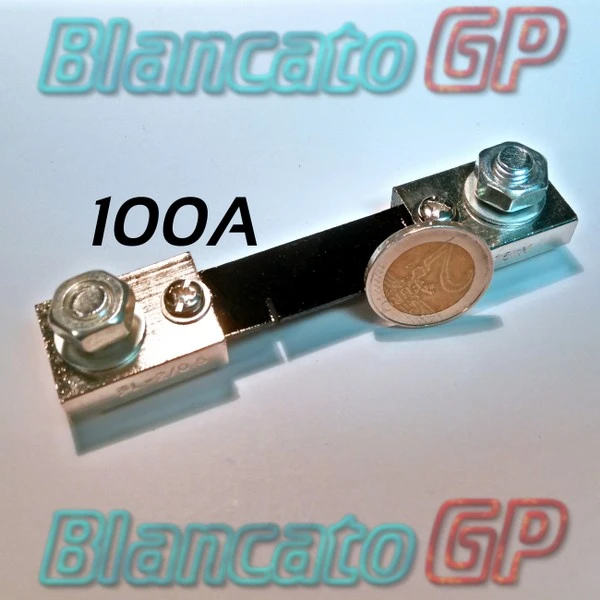

100A 75mv Classe 0.5

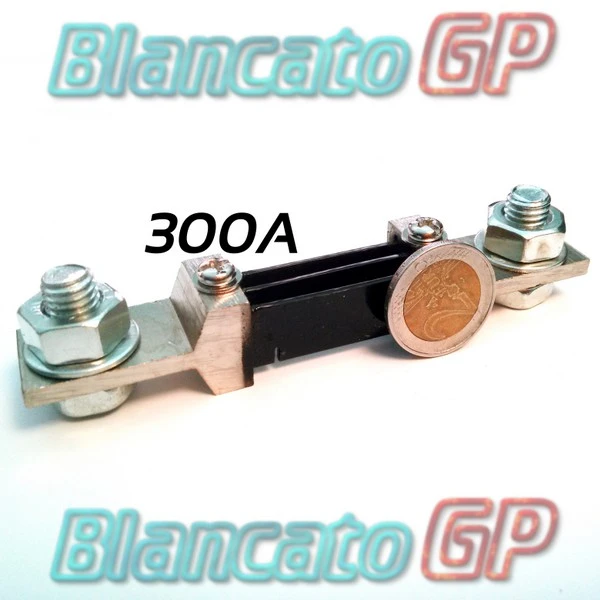

300A 75mv Classe 0.5

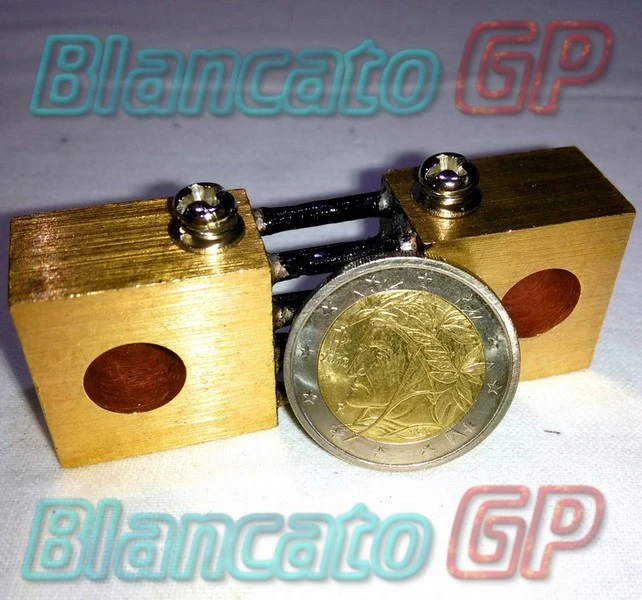

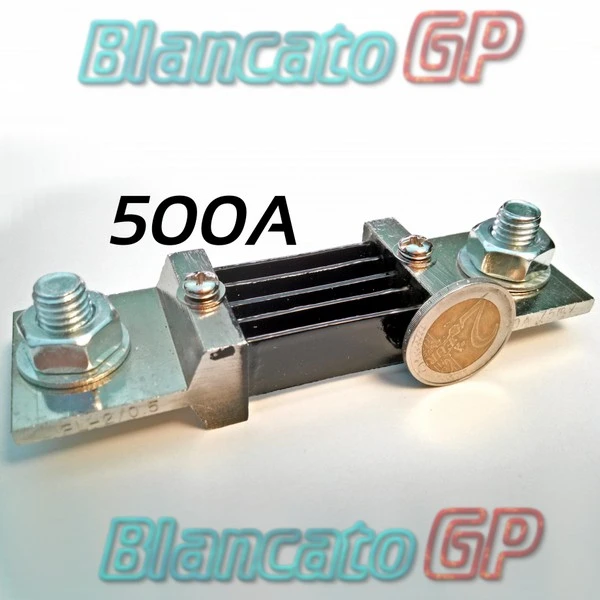

500A 75mv Classe 0.5
75mv Classe 0.5

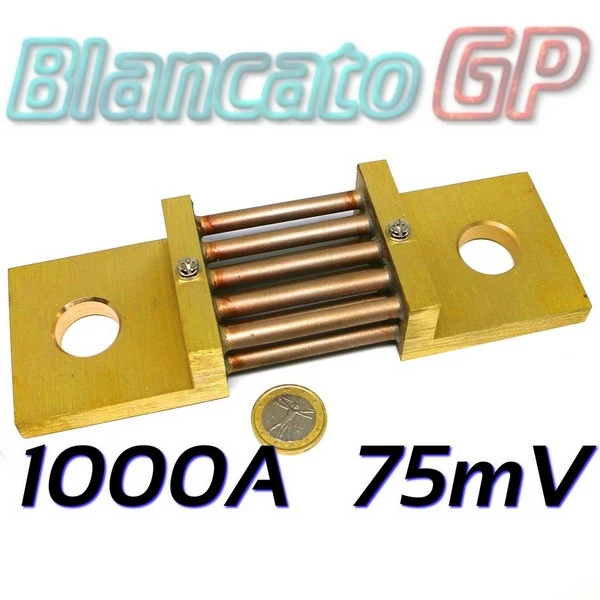

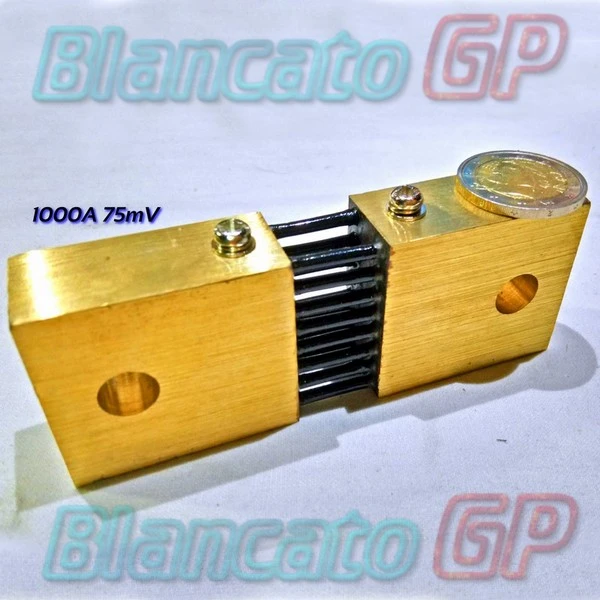

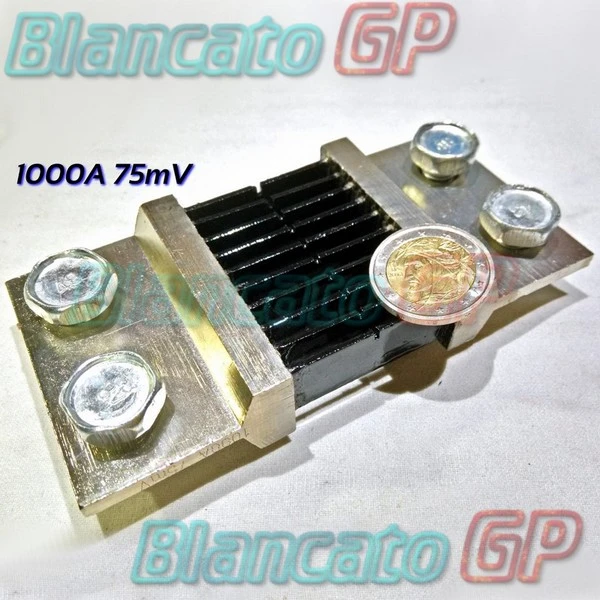

1000A 75mv Classe 0.5

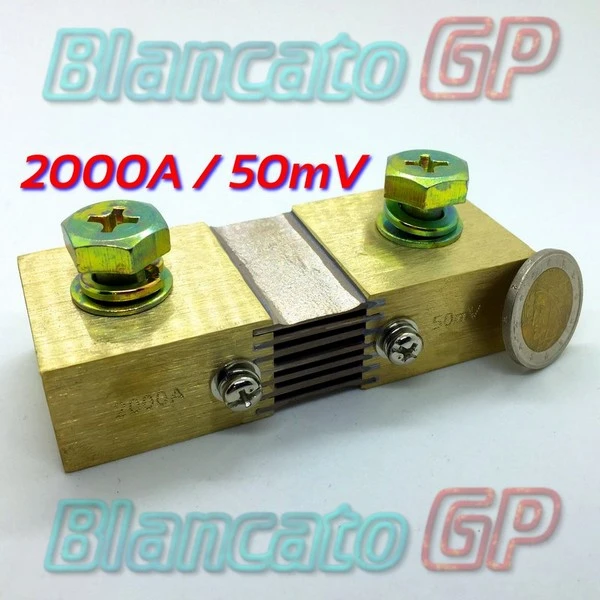

50mv Classe 0.5

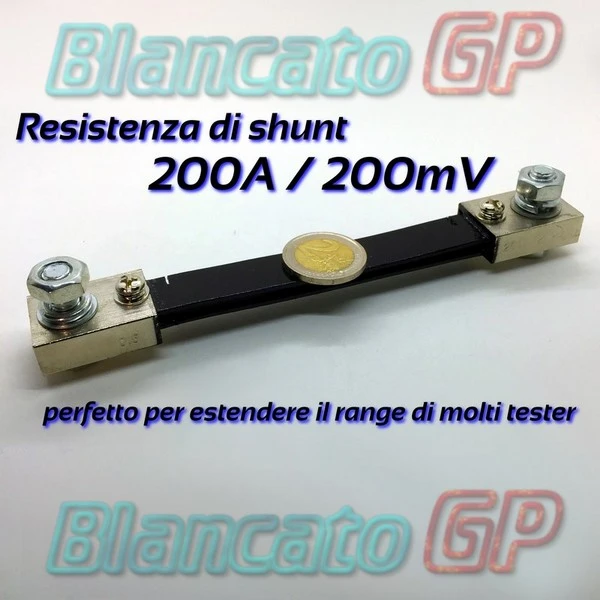

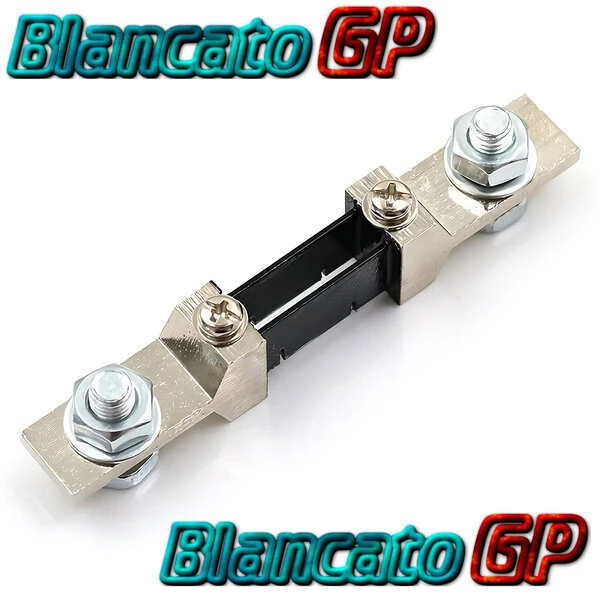

200A 200mv Classe 0.5
50mv Classe 0.5
75mv Classe 0.5
Come funziona una resistenza di shunt
Lo shunt è una resistenza calibrata attraversata dalla corrente da misurare. L’amperometro legge la piccola caduta di tensione generata ai suoi capi e la converte nel valore di corrente corrispondente.
Esempio di lettura
Uno shunt 100A / 75mV genera 75mV quando è attraversato da 100A. Lo strumento deve essere compatibile con lo stesso valore di fondo scala e uscita.
Scelta del fondoscala
Il valore in ampere deve essere superiore alla corrente massima prevista, ma non inutilmente sovradimensionato. Una scelta corretta rende la misura più utile e coerente con l’impianto.
Come scegliere una resistenza di shunt
La scelta dello shunt dipende dalla corrente massima da misurare, dal valore di uscita in millivolt richiesto dallo strumento, dalla classe di precisione e dal tipo di montaggio. È importante che amperometro e shunt siano compatibili.
Corrente nominale
Scegli uno shunt con corrente nominale superiore alla corrente massima prevista. Evita valori troppo bassi, ma anche eccessivamente sovradimensionati rispetto all’uso reale.
Uscita in millivolt
Il valore 50mV, 75mV o 200mV deve corrispondere a quello richiesto dall’amperometro. Uno strumento 75mV non deve essere abbinato a uno shunt con uscita diversa.
Montaggio e dissipazione
Lo shunt va installato con connessioni serrate, sezione dei cavi adeguata e spazio sufficiente per dissipare il calore prodotto durante la misura.
Domande frequenti sulle resistenze di shunt
A cosa serve una resistenza di shunt?
Una resistenza di shunt permette di misurare correnti elevate tramite un amperometro compatibile. La corrente attraversa lo shunt e lo strumento legge la piccola tensione generata ai suoi capi.
Cosa significa 75mV su uno shunt?
Significa che lo shunt genera 75mV quando è attraversato dalla sua corrente nominale. Per esempio, uno shunt 100A / 75mV produce 75mV al passaggio di 100A.
Posso usare uno shunt 50mV con un amperometro 75mV?
No, salvo che lo strumento sia configurabile. Il valore in millivolt dello shunt deve essere compatibile con quello previsto dall’amperometro, altrimenti la lettura risulta errata.
Dove si collega lo shunt?
Lo shunt si collega in serie al circuito di corrente da misurare. I terminali principali portano la corrente, mentre i terminali di segnale vengono collegati all’ingresso dell’amperometro.
Lo shunt scalda durante il funzionamento?
Sì, uno shunt dissipa potenza quando è attraversato da corrente. Per questo deve essere montato in modo stabile, con collegamenti adeguati e sufficiente ventilazione.
