Interruttori a leva, deviatori a levetta e commutatori da pannello per elettronica, automazione, strumenti, alimentatori, quadri di comando e applicazioni tecniche. La categoria comprende modelli ON-OFF, ON-ON, ON-OFF-ON, SPDT e DPDT, versioni miniaturizzate, terminali a saldare, modelli con LED e accessori per protezione frontale della levetta.
Gli interruttori a leva sono comandi robusti e precisi, molto usati nei pannelli tecnici, negli strumenti elettronici, nei quadri di comando, nei prototipi e nelle applicazioni dove serve una manovra meccanica chiara. Per scegliere il modello corretto è utile valutare funzione elettrica, numero di poli, numero di posizioni, corrente nominale, tensione, terminali e tipo di montaggio.

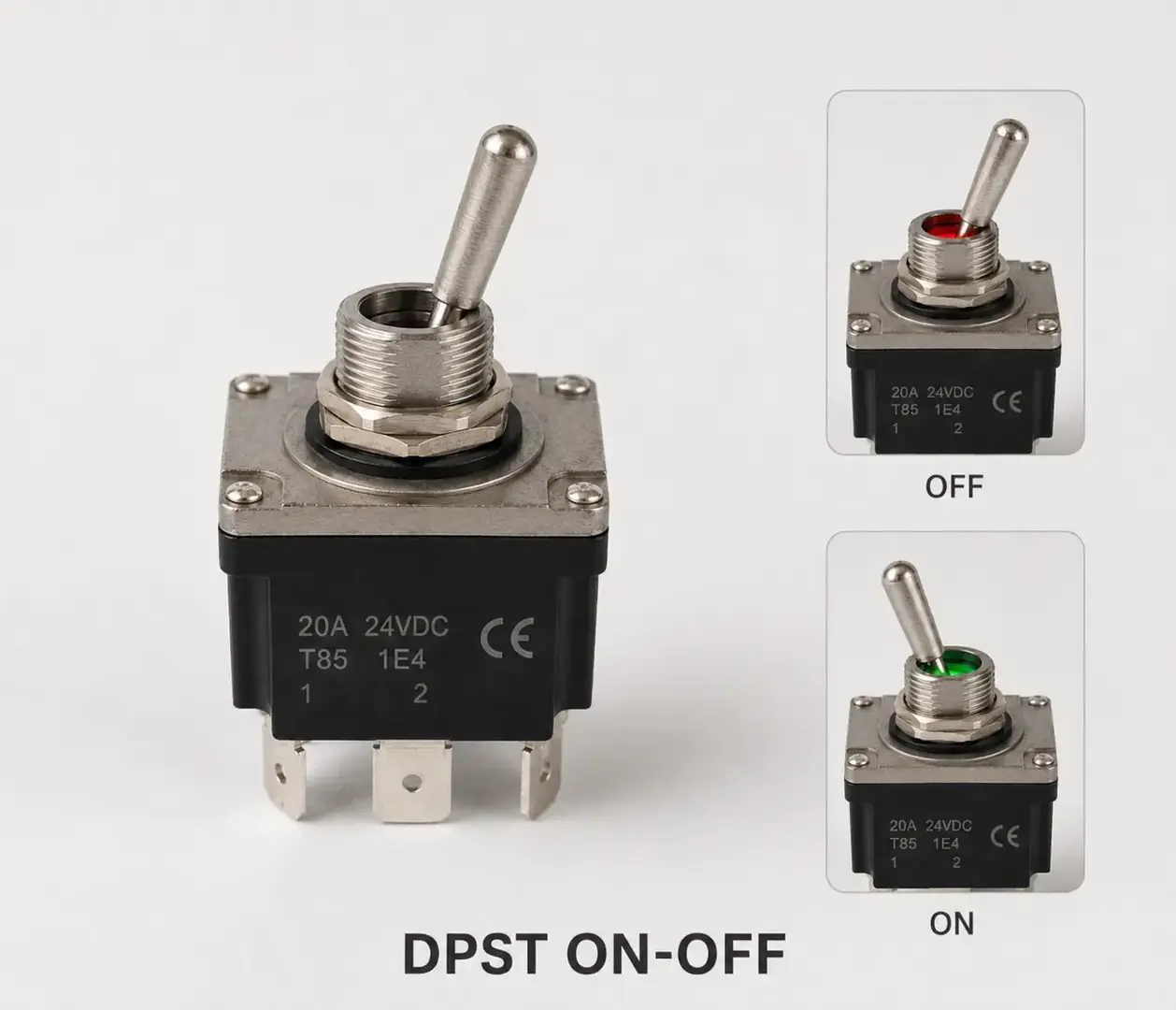

I modelli ON-OFF accendono o spengono un circuito. I modelli ON-ON commutano tra due uscite. I modelli ON-OFF-ON hanno una posizione centrale di spento e due posizioni laterali attive, utili per selezioni, inversioni, cambio modalità o comando di due linee alternative.
Le sigle indicano la struttura interna dei contatti. SPST indica un semplice interruttore unipolare. SPDT indica un deviatore con un comune e due uscite. DPDT indica un doppio deviatore, utile per gestire due circuiti o due linee in modo simultaneo.
In molte applicazioni un interruttore ON-ON può essere usato anche come ON-OFF, collegando il terminale comune e una sola delle due uscite. L’altra uscita resta libera. È sempre necessario rispettare lo schema dei contatti e i limiti elettrici del modello.
Alcuni interruttori mantengono la posizione selezionata, altri sono a ritorno automatico. Le versioni momentanee sono indicate quando il comando deve restare attivo solo durante la pressione o lo spostamento della levetta.
Il numero di terminali dipende da poli, posizioni e presenza di eventuali LED. Un modello SPDT ha normalmente tre terminali, mentre un DPDT può avere sei terminali perché integra due deviatori comandati dalla stessa leva.

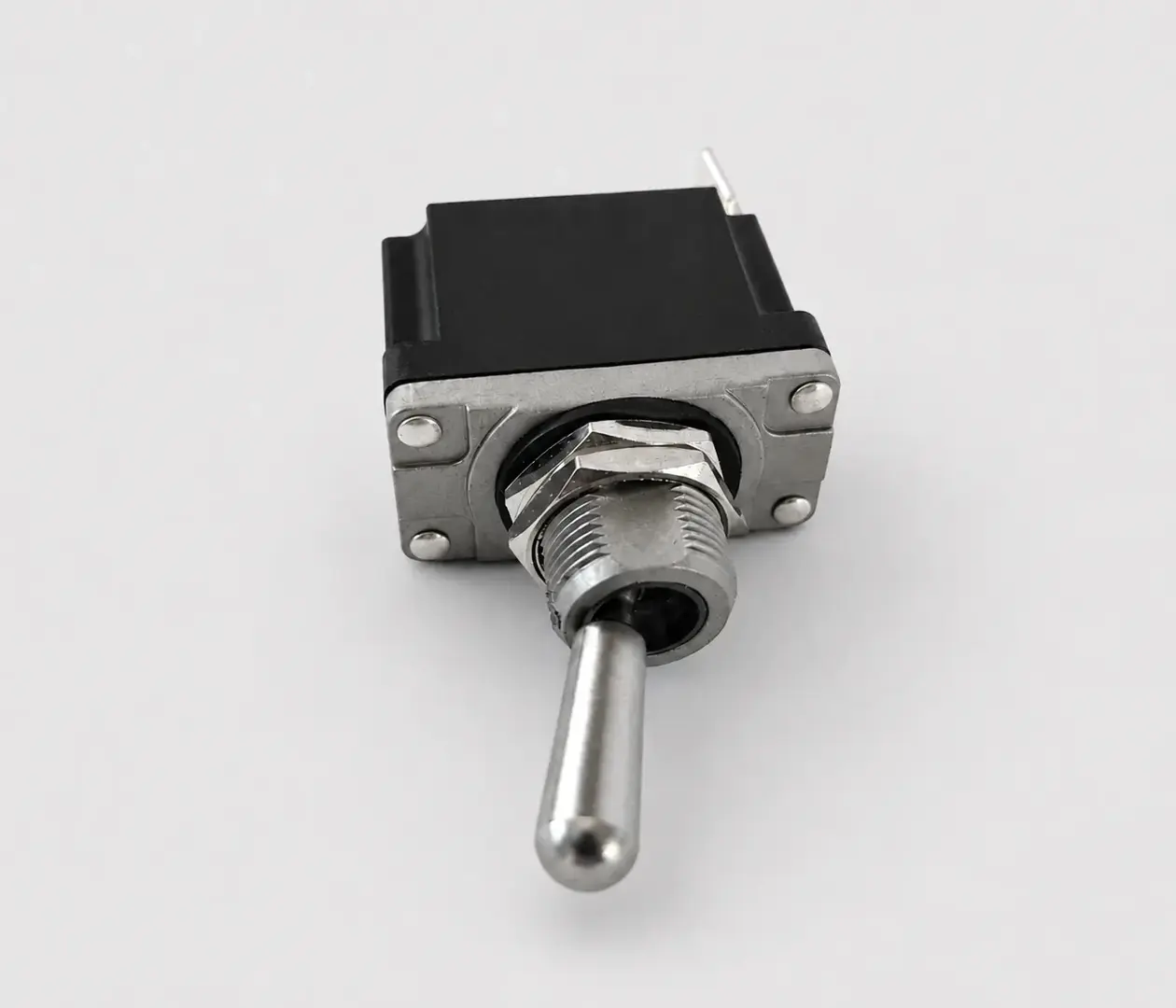

I terminali a saldare sono molto usati su piccoli pannelli, strumenti e circuiti elettronici. I terminali faston o a innesto rapido sono più pratici quando serve una connessione facilmente sostituibile o più robusta in fase di manutenzione.
Controlla sempre i valori dichiarati nella scheda prodotto. La corrente massima può variare in base alla tensione, al tipo di carico e all’uso in corrente continua o alternata. I carichi induttivi richiedono maggiore attenzione.

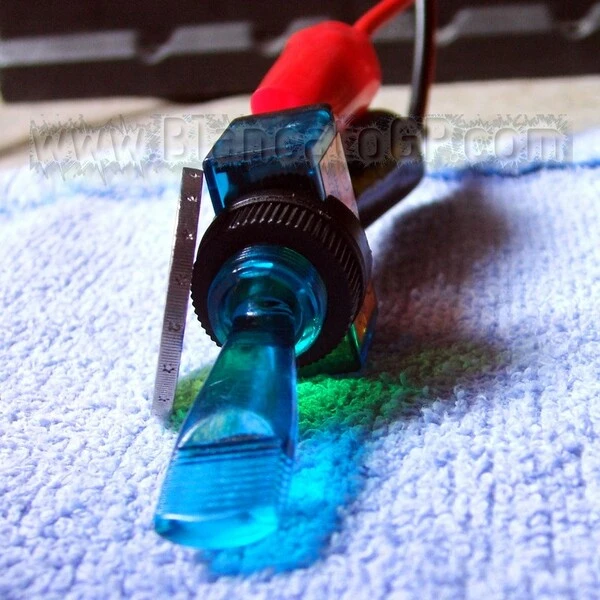

Alcuni interruttori a leva possono essere abbinati a cappucci o coperture frontali. Questi accessori aiutano a proteggere la levetta da polvere, spruzzi o azionamenti accidentali, a seconda del modello e del tipo di installazione.
Prima dell’acquisto verifica diametro del foro, lunghezza della filettatura, spazio disponibile dietro al pannello e ingombro dei terminali. Nei quadri compatti, pochi millimetri possono fare la differenza.
Un interruttore a leva semplice apre o chiude un circuito. Un deviatore a leva, invece, commuta il contatto tra due uscite. Per questo i modelli ON-ON o SPDT vengono spesso usati per selezionare due linee, due modalità o due funzioni alternative.
SPDT significa Single Pole Double Throw. In pratica indica un deviatore unipolare con un terminale comune e due uscite. Spostando la leva, il comune viene collegato a una delle due uscite disponibili.

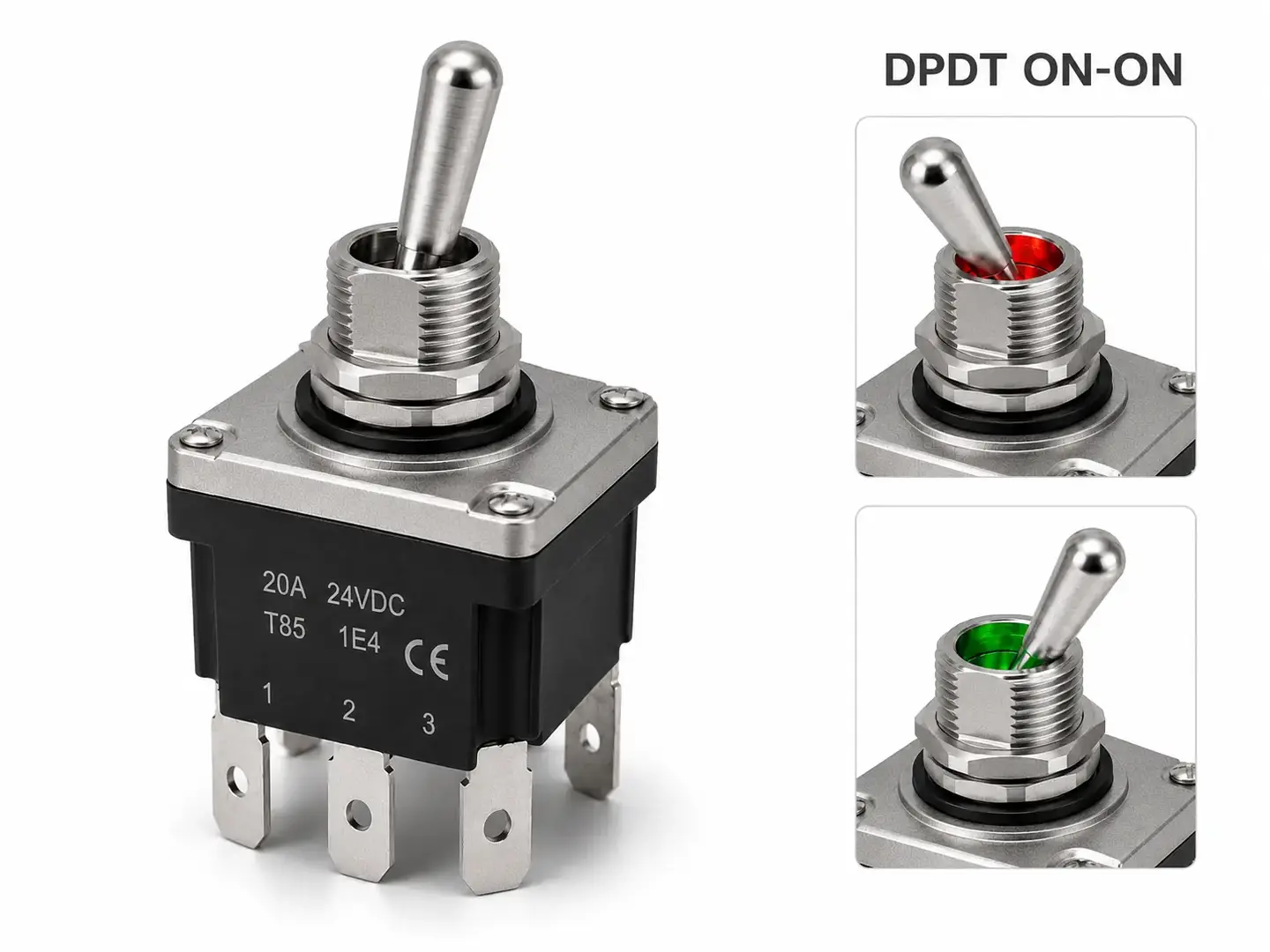

DPDT significa Double Pole Double Throw. È come avere due deviatori comandati dalla stessa leva. Può essere utile per gestire due circuiti separati, invertire polarità o commutare contemporaneamente due linee, se lo schema elettrico dell’applicazione lo prevede.
Sì, in molte applicazioni è possibile usare un modello ON-ON come ON-OFF collegando il terminale comune e una sola uscita. L’altra uscita resta non collegata. In questo modo una posizione chiude il circuito e l’altra lo lascia aperto.

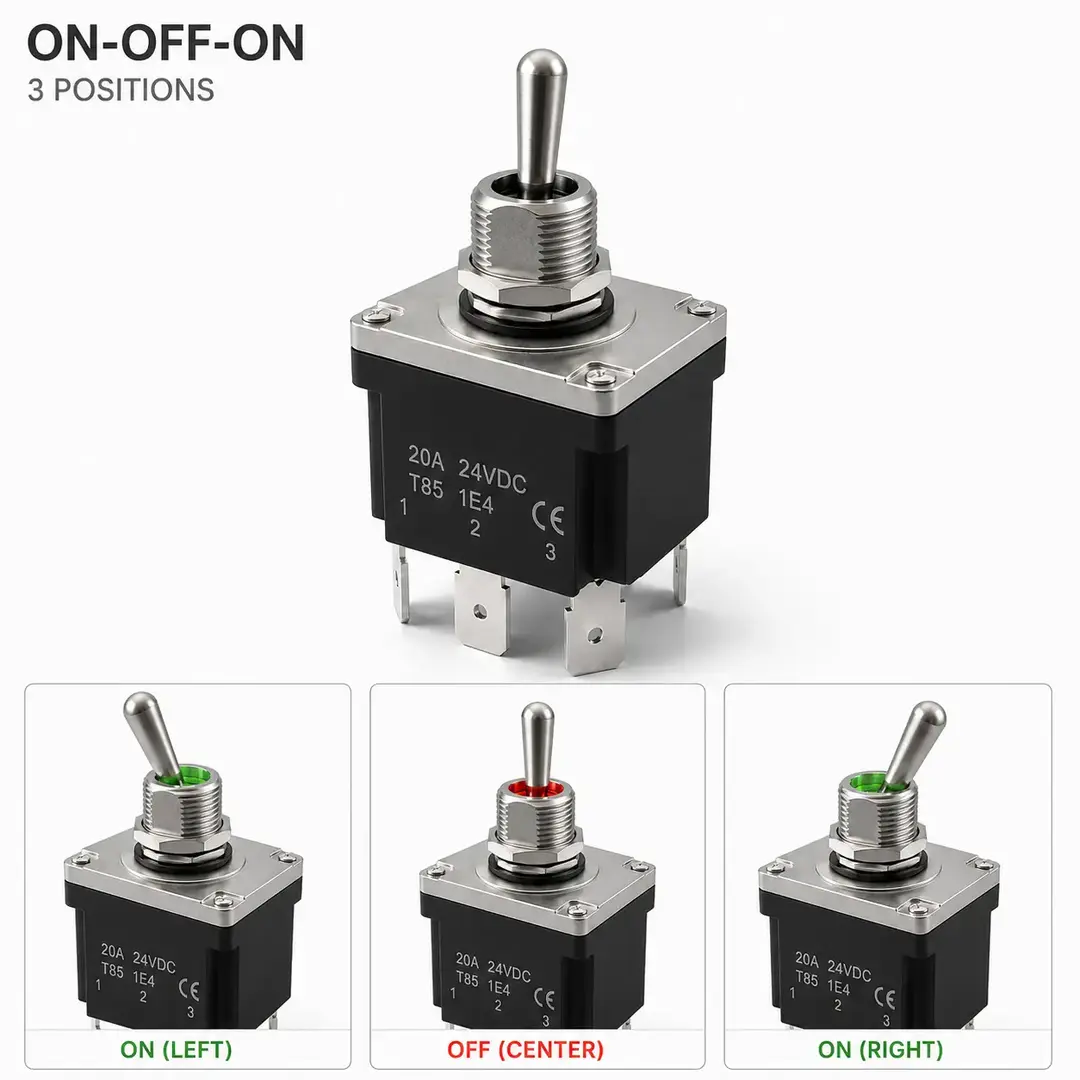

Un interruttore ON-OFF-ON ha una posizione centrale di spento e due posizioni laterali attive. È utile quando si vogliono selezionare due funzioni alternative mantenendo anche una posizione neutra, ad esempio due velocità, due polarità, due linee o due modalità operative.
Una leva stabile mantiene la posizione selezionata fino a nuovo azionamento. Una leva momentanea torna invece automaticamente nella posizione di riposo. Le versioni momentanee sono utili per impulsi di comando, reset, avviamenti o funzioni temporanee.
Sì, ma solo se il modello è dichiarato idoneo per quella tensione e per la corrente del carico. In presenza di carichi elevati, motori, trasformatori o alimentatori, è preferibile usare l’interruttore per comandare un relè o un contattore.
Il numero di pin dipende dalla funzione dell’interruttore. Un semplice ON-OFF può avere due terminali, un deviatore SPDT ne ha normalmente tre, mentre un DPDT può averne sei. Prima del collegamento è sempre opportuno confrontare lo schema elettrico del prodotto.
Il cappuccio protegge la levetta e può ridurre l’ingresso di polvere o spruzzi nella zona frontale del comando, a seconda del modello. Può essere utile su pannelli esposti o in ambienti dove serve una protezione meccanica aggiuntiva.
Sì, soprattutto i modelli miniaturizzati con terminali a saldare. Sono molto usati in strumenti, piccoli pannelli, alimentatori, circuiti di prova, prototipi e dispositivi elettronici dove serve un comando manuale preciso e facilmente riconoscibile.
